ZP-12C 矿用自动洒水降尘装置用触控传感器

MFB160062

1 概述

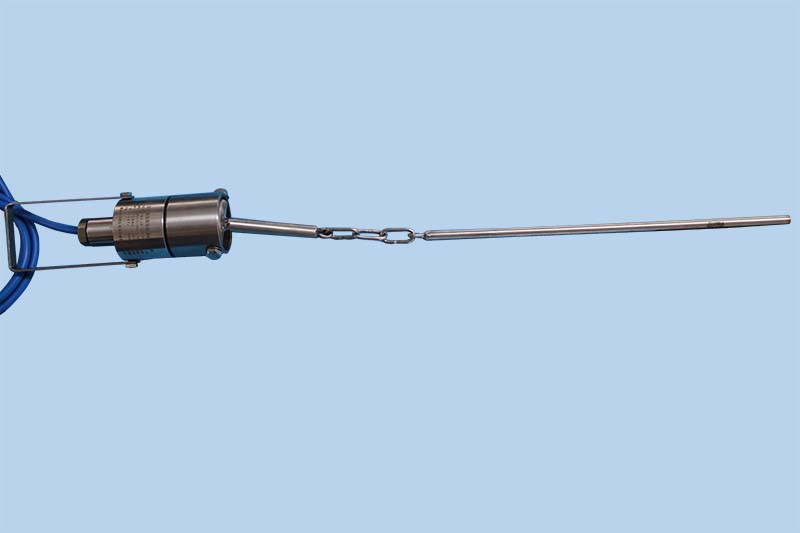

    ZP-12C 矿用自动洒水降尘装置用触控传感器（以下简称：传感器）是电流输出型触控开关，适用于煤矿井下，主要用于探测皮带机的皮带面上是否有物料以及物料是否运动，物料的运动通过传感器的探杆检测,信号处理,其输出的电平信号反应了物料的运动状况, 为皮带运输综合防尘可靠的检测信号,工作稳定可靠,无须校准。传感器的主要特点为：外壳采用铸钢构造，坚固耐用、安全可靠。

    传感器的执行标准为：GB 3836.1-2010《爆炸性环境第1 部分：设备通用要求》、GB3836.4-2010《爆炸性环境第4 部分：由本质安全型“i”保护的设备》、MT 504-1996《触控自动喷雾降尘装置通用技术条件》。

2 型号、命名与分类

2.1 防爆型式

传感器的防爆类型为本质安全型，防爆标志为：ExibIMb。

2.2 传感器的关联设备见附录A。

3 环境条件

a) 传感器在下列条件下应能正常工作：

环境温度：0℃～+40℃；

相对湿度：≤95％（+25℃时）；

环境大气压：86kPa～106kPa；

无显著振动和冲击的场所；

周围介质无腐蚀性气体；

无溅水和淋水的场所；

有瓦斯、煤尘爆炸危险的场所。

b） 恶劣的贮运条件：-40℃～+60℃

4外形尺寸及重量

外形尺寸：￠59*202.5 mm

重量： 2.1kg

外壳材质：Q235-A

5 主要技术参数：

工作电压：12VDC

工作电流: ≤40mA

输入信号：振动信号

输出信号：S+为信号输出端，当传感器接入电源后，平时，S+输出1mA电流信号；当振动时，S+输出5mA电流信号。

灵敏度: 当有物体撞击传感器的摆动杆，改变输出状态。

装置主控箱到传感器的电缆传输距离：2km（仿真电缆参数：k≤45Ω/km,L≤0.8mH/km,c≤0.06μF/km）。
