MFB160064
1 概述

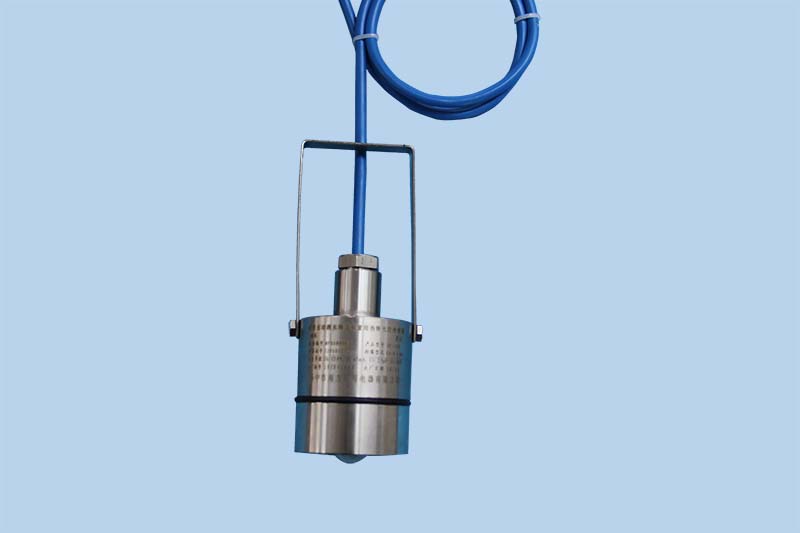

ZP-12R矿用自动洒水降尘装置用热释光控传感器(以下简称传感器)是ZP127-Z 矿用隔爆兼本安型自动洒水降尘装置主控箱的配接设备。当传感器接收到物体活动的信号时,传感器会输出一个5mA信号送给装置主机,控制主机工作。
传感器的执行标准为:GB 3836.1-2010《爆炸性环境第1 部分:设备通用要求》、GB3836.4-2010《爆炸性环境第4 部分:由本质安全型“i”保护的设备》、MT 503-1996《光控自动喷雾降尘装置通用技术条件》。
2 型号命名与分类

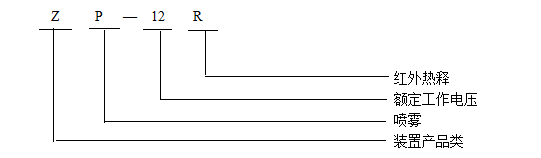

2.1 型号意义
2.2 防爆型式
传感器的防爆类型为本质安全型,防爆标志为:ExibIMb。
2.3 传感器的关联设备见附录A。
3 环境要求
传感器在下列条件下应能正常工作:
环境温度:0℃~+40℃;
相对湿度:≤95%(+25℃时);
环境大气压:86kPa~106kPa;
无显著振动和冲击的场所;
周围介质无腐蚀性气体;
无溅水和淋水的场所;
有瓦斯、煤尘爆炸危险的场所。
恶劣的贮运条件:-40℃~+60℃
4 外形尺寸及重量:
外形尺寸:¢69*193.5 mm
重量:2.1kg
外壳材质: Q235-A
5 电气性能要求
主要技术指标
工作电压:12VDC。
工作电流: ≤20mA。
输入信号:人体释放的特定波长的红外光。
输出信号:S+为信号输出端,当传感器接入电源后,无人经过传感器时,S+输出1mA信号;当有人经过不大于2m距离时,输出5mA信号。
装置主控箱到传感器的电缆传输距离:2km(仿真电缆参数:k≤45Ω/km,L≤0.8mH/km,c≤0.06μF/km)。
