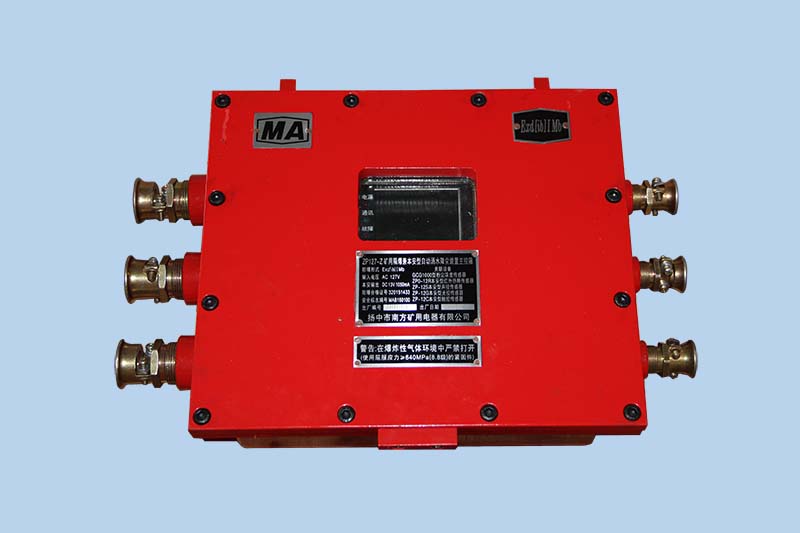

ZP127-Z矿用隔爆兼本安型自动洒水降尘装置主控箱

MAB160100

1  概述

ZP127-Z矿用隔爆兼本安型自动洒水降尘装置主控箱（以下简称主控箱），适用于煤矿井下采掘、巷道、皮带机转点、综采面等各种不同的工作场所，通过配用各种不同的传感器和电磁阀来实现自动化防尘、降尘的目的及各种控制功能。本主控箱具有过流、过压双重保护功能，电源输入电压适应范围宽，在井下电压波动80 %～120 %时设备能正常工作。主控箱的控制功能可根据客户实际需要，在不改变硬件的情况下，通过修改软件来达到用户需求的目的。主控箱大地方便了用户的不同需求，而且亦可作其它电气设备的自动控制用（电气设备的额定负控载须小于电源制箱的拖动负载）。

主控箱严格遵循GB3836.1-2010《爆炸性环境 第1部分：设备 通用要求》、GB3836.2-2010《爆炸性环境 第2部分：由隔爆外壳“d”保护的设备》、GB3836.4-2010《爆炸性环境 第4部分：由本质安全型“i”保护的设备》、MT 503-1996《光控自动喷雾降尘装置通用技术条件》、MT 504-1996《触控自动喷雾降尘装置通用技术条件》、MT 505-1996《声控自动喷雾降尘装置通用技术条件》和企业标准Q/NTAR002-2013《ZP127-Z矿用隔爆兼本安型自动洒水降尘装置主控箱》的规定进行设计和制造。

2  型号命名与分类

防爆类型：矿用隔爆兼本质安全型

防爆标志：Exd[ib]I Mb

3  功能特点

a) 控制器具有遥控功能；

b) 主控箱内的继电器通过外界控制信号、信号处理电路、单片机控制稳态延时电路、继电器驱动电路，实现工作与否；

c) 主控箱的输入信号：

4路电流型开关量：输入信号电流小于1mA时，对应低电平，输入信号电流≥5mA时，对应高电平。

1路频率型模拟量：频率范围为（200～1000）Hz，输入信号不小于3.0V对应高电平，输入信号不大于0.5V对应低电平，正负脉宽均不得小于0.3ms。

4  使用条件

a)  主控箱在下列条件下应能正常工作：

环境温度：0℃～+40℃；

相对湿度：≤95%(25℃时)；

环境大气压：86kPa～106kPa；

无显著振动和冲击的场所；

周围介质无腐蚀性气体；

无溅水和淋水的场所；

有瓦斯和煤尘爆炸危险的场所。

b） 恶劣的贮运条件：-40℃～+60℃

5  主要技术指标

5.1  额定工作电压：127VAC；

5.2  额定工作电流：≤50mA；

5.3  动作维持时间：a)定时模式：多可以分为5段，小时间为1分钟，长时间为23时59分；b)声控模式：长喷雾时间为30分种，小喷雾时间为1秒。暂停喷雾时间长时间为10分59秒，小时间为1秒；c)触控模式：长喷雾时间为30分种，小喷雾时间为1秒。暂停喷雾时间长时间为10分59秒，小时间为1秒；d)自动模式：输入量超过设定上限时一直喷雾，低于设定下限时停止喷雾，暂停时间为10分59秒。 本安电源保护功能：两级限流保护+双过压保护；

5.4  输出参数见表1：

5.5  控制信号：

a) 主控箱的输入信号是电流型开关量时，当输入电流大于等于5mA时，主控箱应能改变控制状态；当输入电流小于等于1mA时，主控箱应在设定动作延时时间后，恢复至初始状态。

b) 主控箱的输入信号是频率型模拟量时，当输入的模拟量值大于设定的数值时，主控箱能改变状态，输入的模拟量值小于设定值时，主控箱应在设定动作延时时间后，恢复至初始状态。

5.6  触点容量：250V、AC/5A（阻性负载），继电器触点输出。

5.7  传输距离：主控箱与传感器的传输距离为50m。（传输介质：MHYVR-1×4煤矿用聚乙烯绝缘聚氯乙烯护套通信软电缆）。
