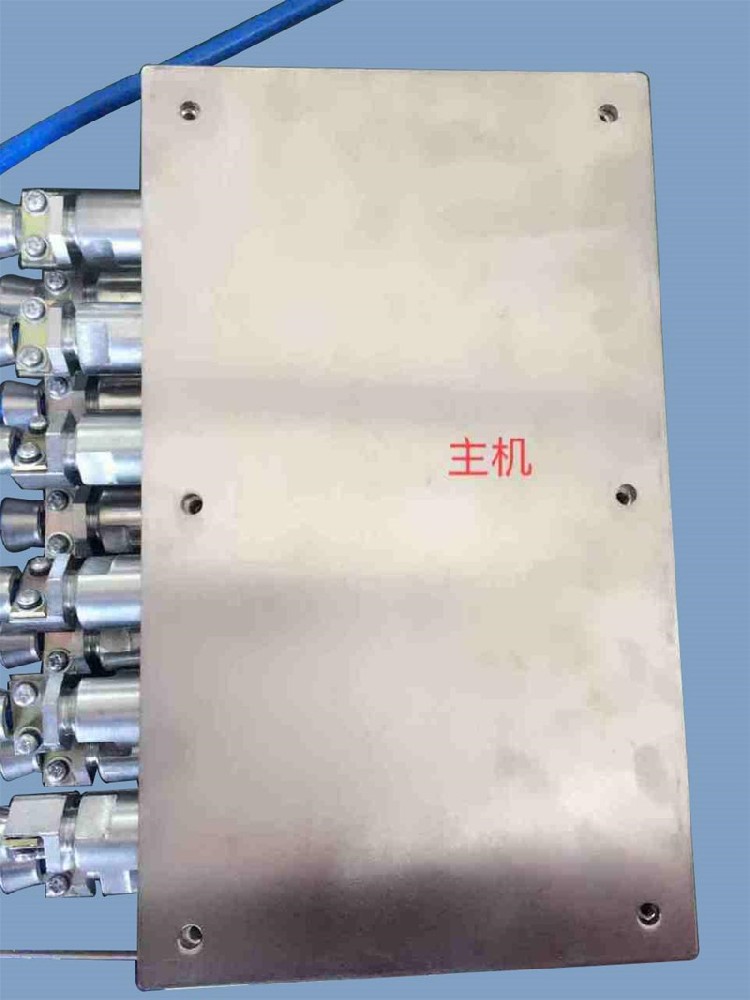

ZBC24-Z矿用柴油机车保护装置主机

一、产品概述

ZBC24-Z矿用柴油机车保护装置主机（以下简称主机）适用于含有爆炸性气体（甲烷）和煤尘的煤矿井下场所，但周围环境中不得含有破坏金属或绝缘的活动性化学物质。主要用来对柴油机车的水位、油压、排温、转速等行车参数进行监测，并进行相应的报警显示及控制，以达到柴油机保护的功能。

1.1  防爆型式

1.1.1 ZBC24-Z矿用柴油机车保护装置主机防爆型式：矿用浇封兼本安型 ；

1.1.2 防爆标志 :“Exmb[ib]Ⅰ”；

1.2  型号意义

Z B C   24  - Z

                                              主机

额定电压 24V

              柴油机车

               保护用

                                              装置类

1.3 使用环境

1.3.1 环境温度 0℃～＋40℃；

1.3.2 相对湿度 ≤95%（25℃）；

1.3.3 大气压力 80kPa～106kPa；

1.3.4 无显著振动和冲击的场合；

1.3.5 煤矿井下有爆炸性混合物，但无破坏绝缘的腐蚀性气体的场合。

二、 装置主要技术指标

2.1 输入电源

a) 额定工作电压（非安）：DC24V ；

b) 工作电流：≤2A。

2.2 主机1路DC12V电源输出（本安）

a) 输出电压范围：11V～12.6V；

b) 额定输出电流：600mA；

c) 输出电流：≤0.89A。

d) 短路电流：≤100mA。

2.3主机1路DC5V电源输出（本安，既对内又对外）

a) 输出电压范围：4.5V～5.8V ；

b) 额定输出电流：800mA（仅对外负载）；

2.4 冷却水温度监测

a) 测量范围：（0～160）℃；

b) 测量误差：≤3%（满量程）。

c) 报警设定值：95℃

d) 在报警设定值这个点上的测量误差：≤3℃。

2.5发动机表面温度监测

a) 测量范围：（0～160）℃；

b) 测量误差：≤3%（满量程）；

c) 报警设定值：148℃；

d) 在报警设定值这个点上的测量误差：≤3℃。

2.6排放气体温度监测

a) 测量范围：（0～160）℃；

b) 测量误差：≤3%（满量程）；

c) 报警设定值：60℃；

d) 在报警设定值这个点上的测量误差：≤3℃。

2.7 油温监测

a) 测量范围：（0～160）℃；

b) 测量误差：≤3%（满量程）；

c) 报警设定值：100℃；

d) 在报警设定值这个点上的测量误差：≤3℃。

2.8 一路机油压力状态监测

    a) 报警设定值：0.1MPa；

    b) 报警值误差：≤0.03MPa；

c) 压力大于等于报警值时，配套的ZBC24-X矿用柴油机车保护装置显示器（以下简称ZBC24-X显示器）显示油压正常；压力小于报警值时，ZBC24-X显示器显示油压偏低。

2.9 一路水箱水位状态监测

a) 浮球降至液位开关导杆底端，ZBC24-X显示器显示水箱缺水；

b) 浮球离开液位开关导杆底端，ZBC24-X显示器显示水位正常 。

2.10 发动机转速监测

a) 测量范围：  （0～3800）r/min ；

b) 测量误差：   ≤2％（满量程）；

c) 报警值：     3500r/min；

d) 报警值误差： ≤100r/min；

e) 元件与齿轮响应距离：4mm 。

2.11 转速（车速）监测

a) 测量范围：（0～3800）r/min；

b) 测量误差：≤2％（满量程）；

c) 元件与齿轮响应距离：4mm。

2.12控制输出（非安，浇封）

两路无源继电器输出，接点容量DC24V/5A（阻性负载），闭合时接触电阻≤0.5Ω。

2.13 RS232通信接口（本安）

a) 接口数量：1路；

b) 传输方式：RS232，主从，半双工；

c) 传输速率：9600bps；

d) 传输距离：5m（采用MHYV型电缆，单芯截面积不小于0.75mm2）；

e) 信号电压峰峰值：(6～24)V。

2.14 RS485通信接口（本安）

a) 接口数量：1路；

b) 传输方式：RS485，主从，半双工；

c) 传输速率：9600kbps；

d) 传输距离：5m（采用MHYV型电缆，单芯截面积不小于0.75mm2）；

e) 信号电压峰峰值：(2～12)V。

2.15频率输入接口（本安）

两路频率型模拟量输入信号：200Hz～1000Hz，输入高电平时应不小于3V，输入低电平时不大于0.5V，其正脉冲和负脉冲宽度均不得小于0.3ms。模拟量输入处理误差：≤0.5%（F.S）。

2.16 功能

a）主机具有水位、温度、压力和转速监测功能；

b）主机具有模拟量采集功能；

c）主机具有将采集的数据传送至配套的ZBC24-X显示器功能，监测量超标或设备、元件断线时，主机根据程序进行相应的控制输出，配套的ZBC24-X显示器能对应显示和报警。

三、结构特征及工作原理

3.1 ZBC24-Z矿用柴油机车保护装置主机外形尺寸

 340mm×205mm×78mm（长×宽×高）；

3.2工作原理

主机主要由两路DC/DC电源、继电器控制电路、双重过流过压电源保护电路，信号采集电路等构成。通过采集温度、水位、油压、转速、GJT4/1000甲烷一氧传感器等信号，运算处理后进行相应的报警和继电器的控制，实现对柴油机的综合保护。

四、安装及调试

4.1 安装

ZBC24-Z矿用柴油机车保护装置主机安装为固定安装，从浇封部分引出相应的线缆接到柴油机车上的防爆接线腔内。同时将主机和传感器、显示器按次序安装。

4.2 调试

   检查主机和显示器、传感器是否连接正常。然后通电，检查温度、水位、车速、转速等是否显示正常。
