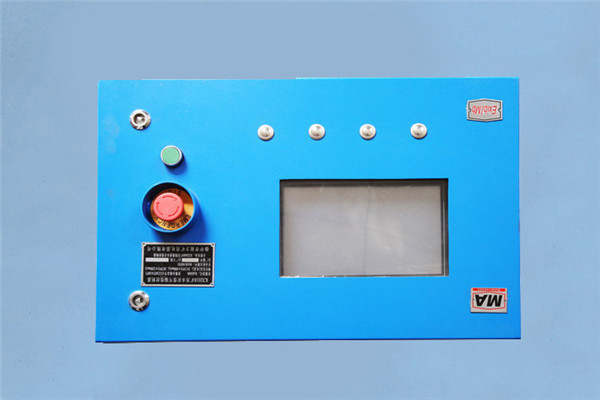

KXH18矿用本安型可编程控制器

  • 概述:MAB140583KXH18矿用本安型可编程控制器1. 概述:1.1 产品特点、主要用途及使用范围KXH18 矿用本安型可编程控制器(以下简称控制器),采用本安 PLC 运行、485 总线 , 多路输入输出,模拟量信号输入,大屏显示。让控制器在电气控制中具有控制方式多样化、 信号采集准确、安全系数高等特点。1.1防爆型式控制器为


MAB140583



KXH18矿用本安型可编程控制器

1. 概述:
1.1 产品特点、主要用途及使用范围
KXH18 矿用本安型可编程控制器(以下简称控制器),采用本安 PLC 运行、485 总线 , 多路输入输出,模拟量信号输入,大屏显示。让控制器在电气控制中具有控制方式多样化、 信号采集准确、安全系数高等特点。

1.1 防爆型式
控制器为矿用本质安全型,防爆标志 ExibⅠMb。


1.3 外形尺寸
560mm×380mm×340mm(见图 1)。
1.4 质量
 30 Kg。
2 使用环境条件

2.1 工作环境条件
a. 环境温度:0℃~+40℃;
b. 平均相对湿度:不大于95%(+25℃); c. 大气压力:80kPa~106kPa;
d. 无显著振动和冲击的场合;
e. 煤矿井下有甲烷、煤尘爆炸性混合物,但无破坏绝缘的腐蚀性气体的场合。 f. 环境噪音:不大于75dB。
2.2 储存环境条件
a) 高温:60℃; b) 低温:-40℃;
c)平均相对湿度:≤90%(25℃)。
3 主要技术指标
3.3.1 供电
a) 工作电压:DC18V; 工作电流:≤400mA;
b)工作电压:DC9V; 工作电流:≤1200mA;
3.3.2 输入输出信号要求(其中2路频率输入口和、二路高低电平输入口复用)
a) 12路高低电平型开关量信号输入:≥3V对应逻辑“1”,≤1V对应逻辑“0”;
2

b) 6路无源接点型开关量接点信号输出,接点断开(截止)时,输出端之间的漏电阻应
≥100KΩ。接点闭合(导通)时,输出端电压应≤0.5V(灌入2mA);
c) 2路200Hz~1000Hz型频率输入,  高电平≥3V,输入低电平≤0.5V,脉冲宽度≥ 0.3ms;
d) 2路4mA~20mA电流信号输入,输入回路采样阻抗为150Ω~250Ω; e) 模拟量输入处理误差不大于0.5%(F.S)。
3.3.3 传输接口
接口数量:1 路 ; 传输方式:主从式,半双工,RS485; 传输速率:9600bps;
大传输距离:1km(MHYVRP 传输电缆,导线截面积 1.5mm2); 传输信号工作电压峰峰值:2V~12V。
3.3.4 显示功能
10.2 寸彩色液晶显示。
3.3.5 功能
控制器具有采集开关量和模拟量,经程序控制输出开关量功能,并提供 1 路 RS485 口。
3.3.6 主要功能
控制器具有开关量采集和输出的功能,以及具有通过 RS485 口、频率量口、模拟量口 等采集数据的功能,并且将数据显示到显示屏。
