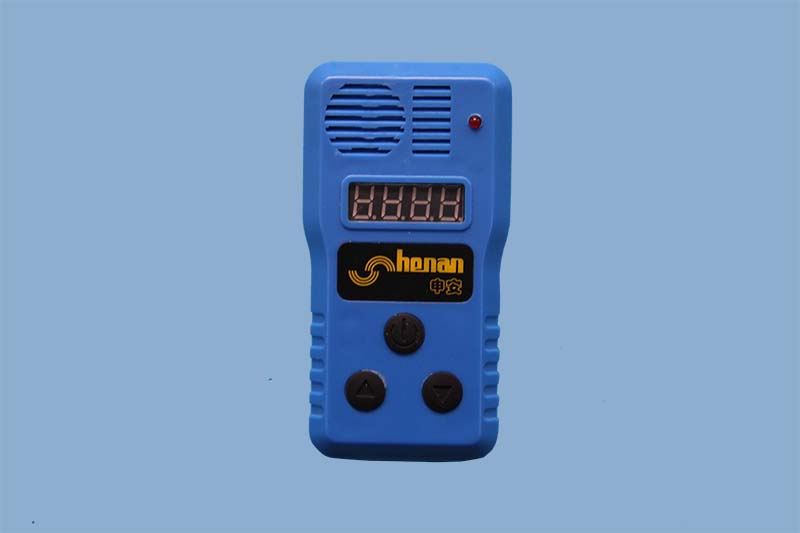

JJB10煤矿用激光甲烷检测报警仪

MFB180015

一、概述

JJB10煤矿用激光甲烷检测报警仪(以下简称报警仪)是为满足我国煤矿监测井下甲烷的需要而研制的智能化仪表。该报警仪基于甲烷气体对激光光强的吸收原理检测环境中甲烷浓度，采用新智能监测控制技术和新型绿色环保锂聚合物电池，可以正确测量井下甲烷气体浓度，具有就地显示甲烷浓度值、超限声光报警、电池电压检测显示、欠压报警、低电量关机、时间显示等功能。该报警仪操作方便、体积小、质量轻，适用于煤矿井下采掘工作面、回风巷道等场所对甲烷气体浓度进行连续检测,尤其适合煤矿管理干部、安全监察人员、通风管理人员、机电维修人员和井下流动作业人员配带使用。

防爆型式：矿用本质安全型；防爆标志：ExibⅠMb。

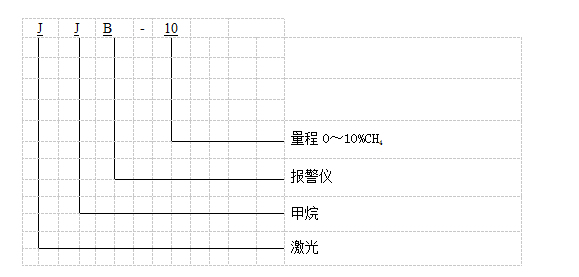

根据MT/T154.10-1996的规定，报警仪的型号定义如下：

二、主要特点

a） 测量范围宽，可满足0.00%CH4 ～10.0%CH4 的检测要求；

b） 采用新型单片微机和高集成数字化电路，使电路结构简单，性能可靠，便于维修与调试，报警仪所有的调校操作均用轻触按键完成；

c） 采用激光检测元件，使报警仪性能更加稳定，实现真正意义上的免调校；

d） 具有报警仪电池电量指示、欠压报警、电量过低时自动关机保护功能；

e） 具有报警仪故障自检功能，便于使用与维护；

f） 报警仪的报警点在0.10%CH4～9.99%CH4范围内任意连续可调；

g） 报警仪采用新型高容量锂聚合物电池供电，配合专用的智能式充电器和充放电保护电路，解决了便携式甲烷检测报警仪连续工作时间不足和电池记忆效应的问题，实现了设备智能充电和定时充电功能，确保设备电池正常充电后，其工作时间大于10小时。

四、技术要求

4.1 环境要求

a） 贮存温度：-40℃～+60℃；

b） 工作温度：0℃～+40℃；

c） 相对湿度：≤98%；

d） 大气压力：86kPa～116kPa；

e） 风速：0m/s～8m/s；

f） 适用于煤矿井下有甲烷、煤尘爆炸危险环境中。

4.2 主要技术指标

4.2.1 测量范围：0.00%CH4～10.0%CH4。

4.2.2

a） 外形尺寸、重量、材质

b） 外壳尺寸：130mmX70mmX28mm

c） 重量：约250g

d） 外壳材质：ABS
