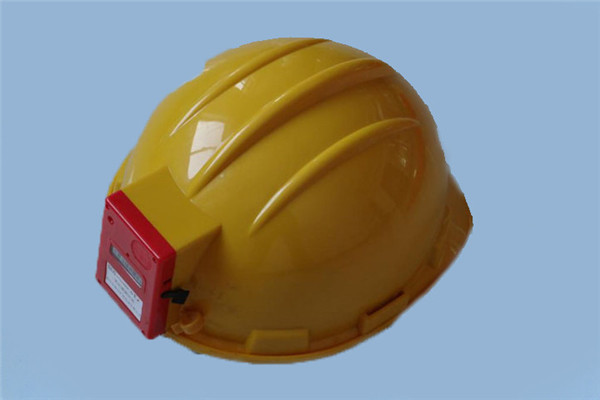

CTH1000A一氧化碳测定器

MFA160058

一、概述

CTH1000A一氧化碳测定器（以下简称测定器）采用电化学原理、嵌入式控制器智能控制、数码管显示的电子仪器。主要用于一氧化碳检测和报警用。

二、测定器命名：

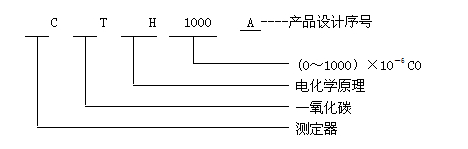

产品型号的含义

三、主要技术指标

1、使用环境条件：

a）温    度：0～40℃；

    b）相对湿度：≤98％(25℃)；

    c）大气压力：80kPa～116kPa；

d）风    速：（0～8）m/s；

e）贮存温度为：-40℃～+60℃

f) 使用场所：在具有甲烷、煤尘爆炸性危险的煤矿井下。

2、测量范围：(0～1000）×10－6 CO。

3、防爆型式和本安参数

3.1防爆型式：矿用本安型    防爆标志：ExibI

3.2本安参数：

本安参数：PL123450矿用防爆锂离子电池一节；Uo：4.2VDC，Io：3.9A。

4、大工作电流: ≤200mA。

5、电源：测定器采用一节矿用防爆锂离子电池，其型号为：PL123450，电池采用矿灯保护器，具有过充电保护电压保护、过放电保护电压保护、短路保护功能；并且在正级串联热敏限流电阻。保护板、热敏电阻和充电型单节1.5Ah锰酸锂锂离子蓄电池封装在一起，浇封厚度不小于1mm,构成本安电池组件，电池厂家为北京天锐驰能源科技有限公司，电池符合《煤矿安全仪器仪表用锂离子电池安全性能检验规范》的规定。

6、外壳采用ABS工程塑料。

7、外形尺寸：286.5mm×218mm×160.3mm

8、重    量：600g

9、测定器采用自然扩散采样方式。测定器测量值应采用数字显示方式其显示值三位以上（含三位），应以百分比体积浓度表示测量值，采用数字显示，其分辨率应为1×10-6 CO。并能表示显示值的正或负。

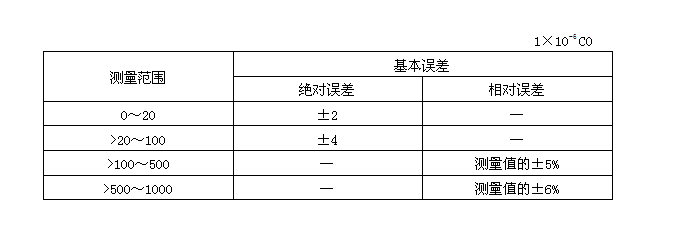

10、基本误差

11、报警功能

11.1、测定器报警点应能在测量范围内任意设定（出厂默认设在24×10-6 CO处）；报警误差不超过±1×10-6 CO。

11.2测定器报警声级强度在距其1m远处，应不小于75dB（A）；红色光信号在黑暗处的能见度应不小于20m远。

12、响应时间：不大于45s。

13、电池工作时间

测定器工作时间不小于10h。

14、充电时间：一次充电时间不少于8h。
