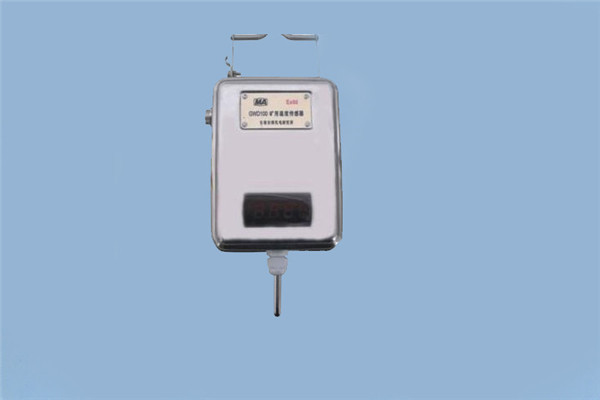

GWD50矿用温度传感器

MFB190026

1 概述

1.1 产品特点

GWD50矿用温度传感器（以下简称传感器）为本质安全型仪器，可连续监测煤矿井下环境温度，具有就地显示和信号输出功能，能将所测的温度转换成200Hz～1000Hz频率信号，通过信号传输线传送给矿井安全生产监测系统，从而实现井下环境温度自动监控的功能。

整机电路采用单片机控制，能遥控调校传感器的零点和灵敏度，并具有故障自检功能，给使用和维修带来大的方便。电源电路采用开关电源，使整机功耗更低，有利于提高传感器输出信号的传输距离。

传感器结构设计充分考虑能在恶劣环境中使用，外壳采用不锈钢材质制作，在结构强度、耐腐蚀和防水性能方面都采取了有效的措施。确保传感器能稳定可靠的工作。

1.2 主要用途和适用范围

1.2.1 主要用途

主要用于煤矿井下环境温度的连续监测。

1.2.2 适用范围

适用于煤矿井下和其他有爆炸性混合气体的场所。

1.3 品种规格

a) 品种：煤矿井下用传感器

b) 规格：GWD50煤矿用温度传感器

1.4 关联、配接设备见附录

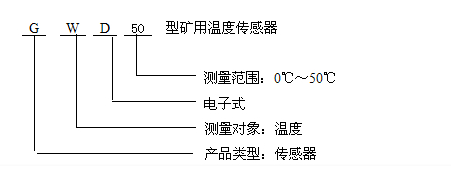

1.5 型号的组成及其代表的意义

本传感器的型号根据MT/T 154.10-1996 规定编制，其含义如下：

1.6 使用环境条件

a) 环境温度：0℃～50℃

　　b) 相对湿度：≤95%（25℃）

　　c) 大气压力：80Kpa～110Kpa

d) 有甲烷、粉尘等爆炸性气体混和物，但无破坏电器绝缘气体的场所

1.7 安装、贮存条件

a) 环境温度：-40℃～60℃

b) 相对湿度：≤95﹪（25℃）

c) 振动：≤50m/s2

d) 冲击：≤500m/s2

1.8 对环境及能源的影响

    本传感器低能耗，无污染。

1.9 防爆型式

a) 防爆型式：矿用本质安全型

b) 防爆标志：ExibI

3 技术特性

a) 测量范围：0℃～50℃

b) 测量误差：≤±1.0℃

c) 信号输出：200Hz～1000Hz

e) 工作电流：≤20mA

f)工作电压：12～18V DC

g) 信号传输距离：≤2km，(型号为MHYVR，线径为1.5mm2,分布电容：≤0.1μF/km；分布电感≤1.0mH/ km，直流电阻≤12.8Ω/km。)

h) 显示方式：4位LED

位：功能提示，

             1 零点调校  2 灵敏度调校  3 自检

             后三位：测量数值显示。单位为℃

i) 工作方式：连续

j) 带负载能力：0Ω～500Ω

k) 反映速度：≤30s

l) 测量元件寿命：＞1年

m) 防护等级：IP54

5 尺寸、质量

5.1 尺寸280mm×124.5mm×60mm

5.2 质量 ≤2kg
