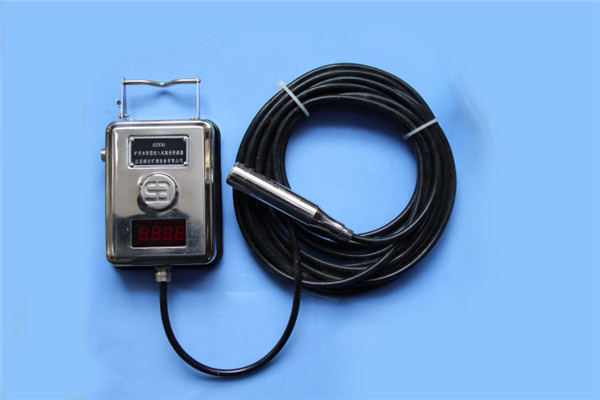

GUY10矿用本安型投入式液位传感器

MFB140295

一、概述
1) GUY10矿用本安型投入式液位传感器（以下简称传感器）选用进口不锈钢隔离膜片敏感器件，将芯片装入一不锈钢壳体内，采用特制的防水通气电缆将信号引出。传感头投入被测液体内，通过电缆接入仪表盒。由于采用特制的防水通气电缆,使感压膜片的背压腔与大气良好相通,测量水位不受外界大气压的影响，测量正确，长期稳定性好，并具有优良的密封和防腐性能，可直接投入水、油等液体(包括腐蚀性液体)中长期使用。

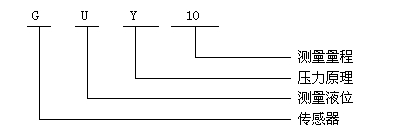

2) 型号含义

二、技术特征
1）防爆类型
　　防爆型式：矿用本质安全型       防爆标志：“ExibI”
2）环境条件，传感器在下列条件下应能正常工作；
    a）工作温度: 0℃ ～＋40℃；
　　b）相对湿度: ≤95%RH；（+25℃）；
    c）大气压力: 80 kPa～116 kPa；
　　d）无显著震动和冲击、无破坏金属和绝缘材料的腐蚀性气体、无滴水的地方；
　　e) 煤矿井下有爆炸性混合物，但无破坏绝缘的腐蚀性气体的场合。
3） 主要技术指标
3.1 额定工作电压：DC18V
3.2 工作电流: DC25mA。
4） 基本误差
　　测量范围：（0～10）m；误差：±5%F.S。
5） 工作电压范围、传输距离及信号制
5.1 传感器一般应能在输入电压DC12V～24V范围内正常工作。
5.2 传感器使用电缆的单芯截面积为1.5mm2时，传感器与关联设备的传输距离2km，使用电缆参数 分布电阻：≤7Ω/km、分布电容：≤0.1μF/km、分布电感：≤1mH/km。
5.3 输出信号制式：频率型：（200～1000）Hz(脉冲宽度大于0.3ms)。
5.4 本安参数：Ui：DC18.5V，Ii：25mA，Ci：0uF，Li：0mH。
6）传感器有4位数码显示，分辨率为0.01m。
7）外型特征：
   外形尺寸：224mm×124mm×65mm。
　 整机重量：1.5kg
