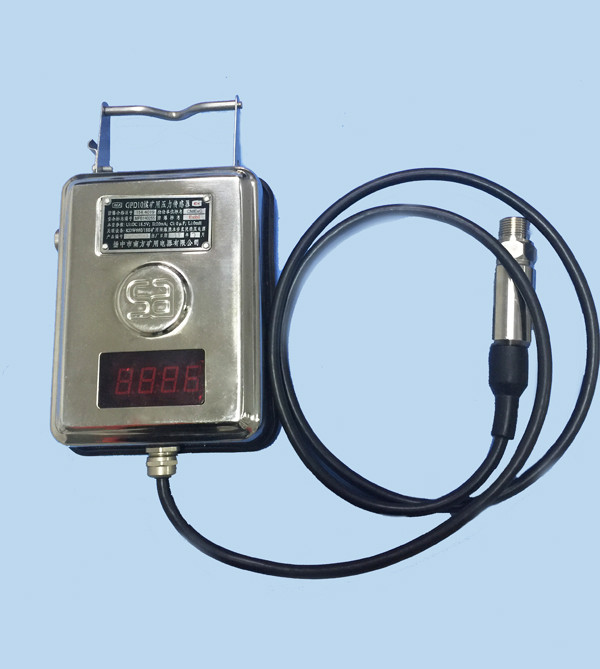

GPD100煤矿用压力传感器

MFB190031

一、产品用途

GPD100煤矿用压力传感器(以下简称传感器)是适用于煤矿井下巷道及瓦斯抽放管道负压监测的本质安全型仪器，主要用于风压变化监测，以矿井正常通风、配风及瓦斯抽放管路安全，在老塘漏风、隔墙密闭的连续监测中起到重要作用。传感器电路采用单片机设计，能就地显示检测压力值，同时输出频率信号，供远程采集；能遥控调校零点和灵敏度，给使用和维护带来很大的方便。

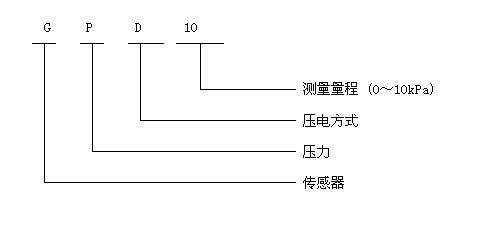

型号命名

二、技术特征

1、适用条件

环境温度：0℃～40℃

         相对湿度：≤98%

大气压力：86 kPa～106kPa

可用于煤矿井下有爆炸性气体危险的环境中

 2、主要技术指标：

测量范围：0kPa～10kPa

基本测量误差: ≤10%

信号输出：200Hz ～ 1000Hz线性对应0KPa～-5KPa

信号带负载能力：0Ω～500Ω

检测速度：≤30S

整机工作电压：12V DC～24V DC

3.外型尺寸及重量

a) 外形尺寸：224mm×124.5mm×60mm

b) 质量：2kg。
