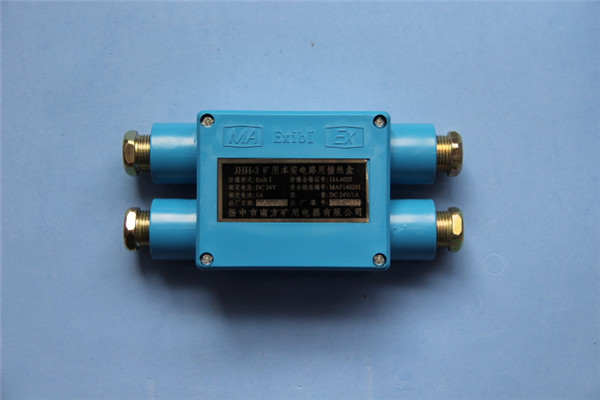

矿用本安电路用接线盒JHH4

MAF140203

一、用途

JHH-2/3/4煤矿本安电路用接线盒(以下简称接线盒)主要用于煤矿井下本安线路的连接和本安线路的分支,特别适用于瓦斯监控系统中传感器与分站之间的连接。

该接线盒具有接触电阻小，防水性能好，结构坚固可靠和智能化高的特点。

接线盒为矿用本质安全型产品。

二、标记

J   H   H    2/3/4

二通，三通,四通

  防护功能

 接线盒

矿用连接器件

三、主要特点

外壳采用阻燃的增强尼龙材料，强度高，结构坚固可靠，密封性能好，具有良好的防水防尘特性。

四、主要技术参数

1、适用条件

a）  温度：0℃ ～+40℃

b）  湿度：<96%RH

c)   大气压力：86kPa ～106kPa

d)   机械环境：由振动、冲击、淋水及有煤尘与瓦斯等爆炸性气体混合物的环境中工作。

2、主要技术指标：

a) 接点容量：24V/1A

b) 接触电阻:常态时≤0.01Ω,冲击与振动后≤0.05Ω,

3、外型特征：

外形尺寸：（145×80×44）mm

重量：0.33g

颜色：蓝色
