KDY660-18B隔爆兼本安型直流电源

MAA150066

1 概述

KDY660/18B 矿用隔爆兼本安型直流电源是直流稳压电源，适用于有瓦斯、煤尘爆炸危 险的环境，向矿用本质安全型设备供电。它提供三路本安电源输出信 号。三路本安输出电 源的电压和电流、蓄电池的工作状态。
1.1 防爆型式

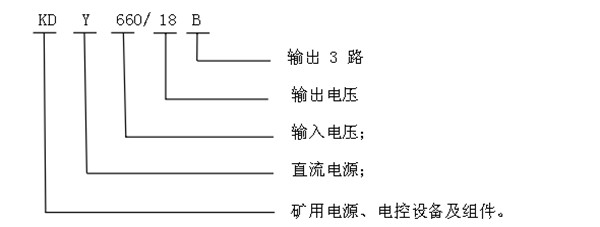

隔爆兼本质安全型，标志为：“Ex d [ia]ⅠMb” 1.2 型号意义

执行标准：GB 3836-2010

MT 209-1990(抗干扰、可靠性除外) MT/T 1078-2008
Q/321182DEH070-2014

1.3 电源在下列环境条件下能正常工作： a) 环境温度： 0～40℃；
b) 空气相对湿度： ＜95%（+25℃）； c) 海拔高度： 不高于 2000m ；
d) 大气压力： 80kPa～106kPa(海拔高度不高于 2000 米)； e) 无显著振动和冲击的场合；
f) 煤矿井下有甲烷和煤尘爆炸性混合物，但无破坏绝缘的腐蚀性气体的场合,无滴水的 场合。
1.4 工作方式： 连续工作。

2 技术参数

2.1 输入

a) 电压：抽头式输入单相交流 127V 或 220V 或 380V 或 660V； b) 电压波动范围：75%～110%；

c) 输入视在功率：≤120VA。 2.2 输出:
2.2.1 电源输出：三路直流本质安全型稳压电源。
2.3 备用电源功能:

a) 电池型号：Ni-MH 4/3A*20 24V 4.5AH；单节电池容量:1.2V/4.5Ah；电池数量: 20 节串 连使用。电池类型：镍氢电池。
b) 转换时间：＜0.5s。

c) 工作时间：不低于 2 小时（额定负载时）。 d) 放电终止电压：不小于 20V。
f) 高充电电压：不大于 31V。

2.4 保护方式：截止式双重化过压、过流保护。
