MFB150127
1.概述
1.1 产品特点
GHZ5 矿用本安型火焰传感器是适用于煤矿有气体和粉尘爆炸危险区域的火焰监测的使 用。当出现火源(如摩擦火花、撞击火花、静电火花、电气火花、内因火灾、外因火灾等)或发生爆炸事故时,由紫外火焰传感器及时探测到火源或爆炸火焰信号。
1.2 防爆型式
矿用本质安全型,标志为“Ex ia I Ma”。
1.3 命名
1.4 环境条件
a) 环境温度:-20℃~+50℃; b) 平均相对湿度:不大于 98%; c) 大气压力:80kPa~106kPa; d) 无振动和冲击的场合;
e) 瓦斯输送管道有甲烷、煤尘爆炸性混合物,但无破坏绝缘的腐蚀性气体、无淋水、无积水的场合。
1.5 传感器能承受的恶劣的贮运条件为:
a) 高温:60℃;
b) 低温:-40℃;
c) 平均相对湿度:不大于 95%(+25℃); d) 振动:50m/s2;
e) 冲击:500m/s2。
2 技术特性
2.1 主要参数
a)探测范围:120°圆锥夹角; b) 响应时间:不大于 5ms;
c) 触发条件:当四周密封环境内无火焰,则火焰传感器不触发;火焰传感器正前方不 大于 5m 处存在 1 烛光火焰时,则火焰传感器触发;
d) 信号输出:探测区域有火焰信号时,传感器通过 RS485 总线传输指定的采集到火焰 信号的数据给控制器;探测区域无火焰信号时,传感器通过 RS485 总线传输指定传感器正 常的数据给控制器。
e) 信号传输:
1、传输方式:RS485 主机模式,半双工,双性;
2、传输速率:115200 bps;
3、大传输距离:≤100m(MHYVP 电缆,单芯截面积不小 1.5mm2);
4、传输信号工作电压峰值:1V~10V。
2.2 主要性能
用于煤矿有气体和粉尘爆炸危险区域的火焰监测和保护,当有火焰发生时传感器发出有 火焰信号数据,无火焰时传感器发出正常数据。
2.3 本安参数:Ui: 18.5V,Ii:150mA,Ci:0μ F,Li:10μ H。
3 结构特征与工作原理
3.1 外形结构图

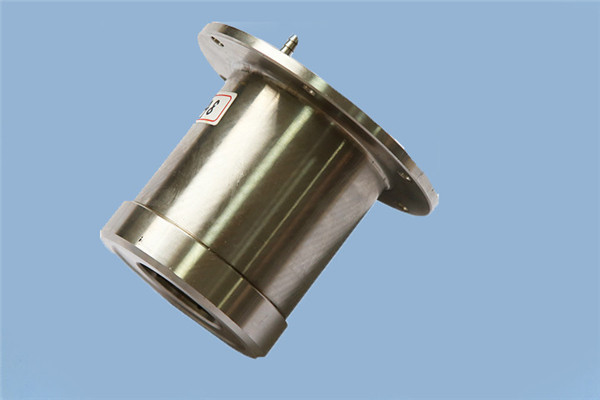

图1 传感器外形尺寸图
3.2 尺寸、重量
外形尺寸(直径×高):Φ 140mm×116mm; 重量:约 2.5kg。
3.3 工作原理
紫外火焰传感器采用紫外日光盲UV探头,当有火焰发生时,紫外探头会响应,输出信号, 同时日光对探头没有影响。
4 安装、调试
4.1 安装方法:
如图 1 所示,紫外火焰传感器通过法兰连接到固定件上,安装在瓦斯输送管道上。注意:安装或拆卸传感器时必须先断开电源,拔掉信号电缆接线头。
4.2 调试方法:
a) 给传感器通上电源。
b) 检测传感器通过 RS485 总线输出的数据。
c) 用 1cd 火焰(用直径不大于 1cm,高不大于 5cm 的火焰)在 5m 远外按 120°圆锥 夹角照射传感器窗口,将传感器发出的数据传输的 PC 机,通过读取数据,可以判断传 感器是否有输出。
4.3 操作使用:
a) 选用该传感器,选择对应的安装法兰。
b) 将传感器的感光面正对着易发生火灾的区域。
c) 固定传感器,通过接线盒将传感器自带的电缆与电源及信号电缆连接。
5 故障分析与排除
a) 如果通电后,控制指示灯亮红色,检查电源接线是否正确;有可能电源接线错误,或者指示灯损坏。
b) 如果通电正常,点燃火焰,信号输出没有火焰指示数据,检查光感应面是够遮挡,擦拭后继续检查,照上述仍无法排除故障,检查线路。
6 保养、维修
6.1 维护
6.1.1 本设备应固定专人使用、维护。
6.1.2 使用中应严格按照使用说明书进行操作。
6.1.3 非专职人员禁止随便拆开设备,改变任何设置。
6.1.4 在使用中避免猛烈碰撞。
6.2 保养 责任人应每隔一周(7天)检查感光面是否落灰。当感光面已被落灰遮挡时,及时擦拭
设备感光面表面的煤尘、污垢,以设备感光面清洁。
7 运输、贮存
7.1 运输 包装后的传感器,在避免雨雪直接淋袭的条件下,可适用于各种运输方式。
7.2 贮存
包装后的传感器,应能在温度为-10℃~+40℃,相对湿度不大于 90%的环境中贮存一年。
8 质量
在用户遵守保管及使用规则的条件下,自发货之日起一年内因质量不良或包装不善而发生损坏或不能工作的产品,制造厂负责免费修理或更换。
9 开箱及检查
开箱时应检查设备外观及随机附件及资料。 箱内物品包括:
a)火焰传感器 1 台;
b)产品合格证 1 份;
c)使用说明书(含防爆合格证、安全标志证书) 1 份;
d)装箱单 1 份;
e)安装配件 1 套。
