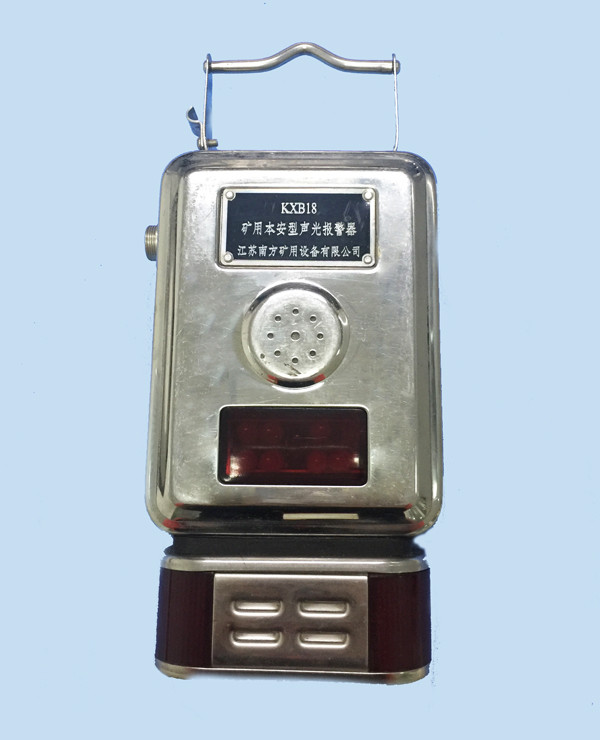

KXB18矿用本安型声光报警器

MHE140012

一、概述

1）KXB18矿用本安型声光报警器（以下简称报警器），是通过配接设备控制超限时发出声光报警功能的辅助设备。该报警器适用于煤矿井下各作业场所中使用。该设备配与本安型驱动电源连接即可实现声光报警，可与各种设备配套使用。

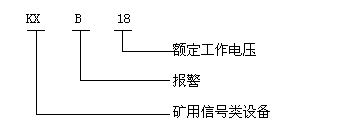

2) 型号含义

二、技术特征

1）防爆类型

防爆型式：矿用本质安全型；防爆标志：“ExibI”。

2）环境条件，传感器在下列条件下应能正常工作；

    a）工作温度: 0℃ ～＋40℃；

b）相对湿度: ≤95%RH；（+25℃）；

    c）大气压力: 80 kPa～116 kPa；

d）无显著震动和冲击、无破坏金属和绝缘材料的腐蚀性气体、无滴水的地方；

e) 煤矿井下有爆炸性混合物，但无破坏绝缘的腐蚀性气体的场合。

3） 主要技术指标

3.1 额定工作电压：DC18V

3.2 工作电流: DC50mA。

4）性能及功能

4.1 报警器报警声级强度≥85dB。

4.2报警器光信号在黑暗中20m处应清晰可见。

4.3报警器输入电平信号：高电平：≥3V,低电平：≤0.5V。

4.4 功能：非报警状态：正中间电源指示灯常亮；报警状态：所有指示灯闪烁，并伴有声音报警。

4.5 工作电压范围：报警器输入电压12V～24V范围内正常工作。

4.6传输距离：报警器使用电缆的单芯截面积1.5mm2   ，其分布参数为：电阻≤12.8Ω/km，电容≤0.06μF/km，电感≤0.8mH/km。与关联设备的大传输距离为2km。

4.7本安参数: Ui：DC18.5V，Ii：50mA，Ci：0uF，Li：0mH。

6）结构特征

a) 结构类型: 采用不锈钢结构

b) 外形尺寸：280mm×124mm×65mm

c) 整机质量：2kg
