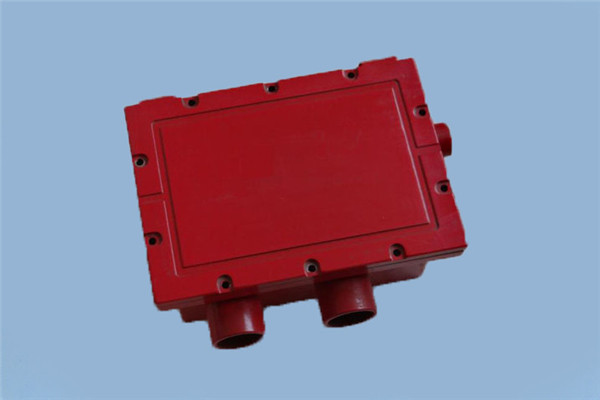

KTG380矿用隔爆兼本安型光端机

MHC140121

一、概述：

KTG380矿用隔爆兼本安型光端机，通过在两根光纤上进行全双工和半双工通信，消除噪音和浪涌干扰，使得多个RS485设备利用光纤网络长距离传输，组建高效的RS485光纤通信网络。光纤接口采用SC型接口，RS485以及外部直流电源通过10孔接线柱与2501s光纤转换器连接。提供的RS485接口也使其可以方便的与RS485设备相连接。该产品可广泛应用于各种工业控制、电力、银行等对数据通信质量要求较高，或电磁干扰大，静电、雷击、地电位差大的应用场合。

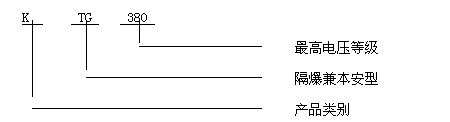

二、型号含义：

三、基本参数：

3.1额定工作电压：127V、380VAC/50HZ (变压器抽头方式输入)；功率：≤60W.

3.2 外形尺寸：412×140×280（mm）；

3.3 重量： 20kg

3.4关联设备（见附录A）

3.5本安参数

Uo: 7.0V ， Io：10mA；Co: 1uF,    Lo：5mH。

四、 技术要求

4.1 电气性能及基本功能

4.1.1 光信号接口：

接口数量：2个;

传输方式：波长为1310nm的单模光纤；

发射功率：-5dBm～-15dBm；

接收灵敏度：≤-30dBm；

大传输距离：20km。

4.1.2 RS485接口：

接口数量：1个;

传输速率：2400bps；

通信信号电压峰峰值：1V～15V；

通信信号电流峰值：≤30mA；

大传输距离：10km。
