MFB160235
1 概述
1.1 产品功能

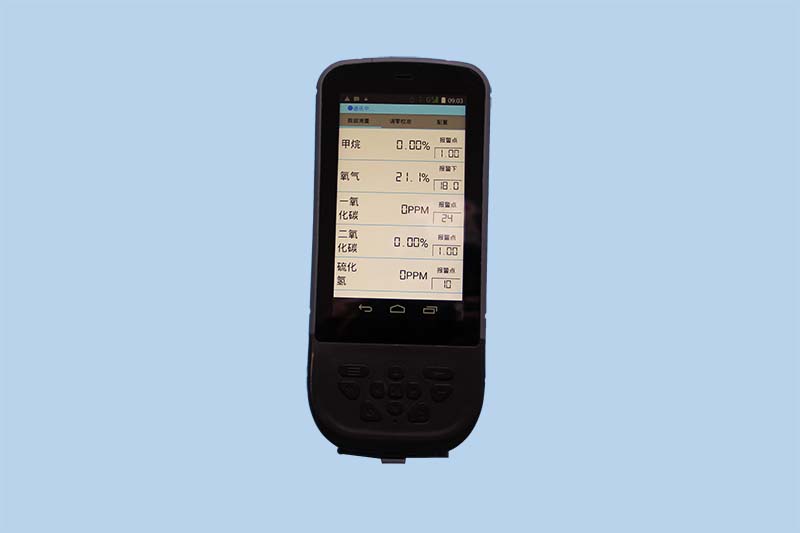

本公司推出的KJD3.7 矿用本安兼隔爆型手持终端是一种适合矿区以及井下使用的无线通讯终端设备。

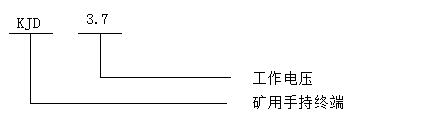

1.2 规格、型号及其含义
1.3 外形尺寸及重量
外形尺寸：长×宽×厚：178x77x38mm；
重量：约400g。
1.4 防爆型式
防爆型式：矿用本安兼隔爆型；
防爆标志：Ex d ib I Mb。
1.5 产品型式
便携式。
2 环境要求
2.1 工作环境条件
a）环境温度：0℃～+40℃；
b）相对湿度：≤ 95%（25℃）；
c）大气压力：80～106 kPa；
d）机械环境：无显著振动和冲击的场合；
e）可在含有甲烷、煤尘爆炸性环境，但无破坏绝缘的腐蚀性气体的场合中使用；不可在强电磁场或对手机电磁屏蔽的环境中使用；
f）环境噪声: ≤65dB（A计权）。
2.2 贮运环境条件
a）温度：-40℃～60℃；
b）机械环境：振动加速度20m/s2，冲击加速度500m/s2。
3 电气性能
3.1 额定工作电压：DC 3.7V；
3.2 工作电流：≤1.3A；
3.3 待机电流：≤50mA；
3.4 待机时间：≥2d；
3.5 电池组参数：
3.5.1 规格型号：矿用锂离子电池（锰酸锂）GRD103450，单节（3.7V/1.5Ah），2节并联；
3.5.2 高开路电压：≤DC 4.2V；
3.5.3 过流保护动作值：≤2.5A。
3.6 无线通信参数：
通信协议：IEEE802.11g/n；
调制方式：OFDM；
工作频率范围：2400MHz～2480MHz；
发射功率（天线后，内置天线）：-45dBm～-20dBm；
接收灵敏度：-80dBm；
大无线通信距离：40m。
3.7 手持终端振铃响度：≥75dB(A)(0.5m处)
3.8 甲烷、二氧化碳气体测量：
表1 手持终端甲烷、一氧化碳、氧气、二氧化碳、硫化氢浓度测量范围及基本误差
甲烷基本误差 | ||
测量范围 ％CH4 | 基本误差 ％CH4 | |
0.00～1.00 | ±0.10 | |
1.00～3.00 | 真值的±10％ | |
3.00～4.00 | ±0.30 | |
一氧化碳基本误差 | ||
测量范围 ×10-6CO | 基本误差 ×10-6CO | |
误差 | 相对误差 | |
0～100 | ±4 | - |
>100～500 | - | 测量值的±5％ |
>500～1000 | - | 测量值的±6％ |
氧气基本误差 | ||
测量范围 ％O2 | 基本误差 ％O2 | |
0.0～5.0 | ±0.5 | |
>5.0～25.0 | ±3％FS | |
二氧化碳基本误差 | ||
测量范围 ％CO2 | 基本误差 ％CO2 | |
0.00～0.50 | ±0.10 | |
0.50～5.00 | ±（0.05+真值的5％） | |
硫化氢基本误差 | ||
测量范围 ×10-6 H2S | 允许误差 | |
0～49 | ±3×10-6 H2S | |
＞（50～100） | 真值的±10％ | |
